实时监播功能为直播流提供全程监控服务,针对重要直播活动,通过实时监播进行直播过程的直观监控,系统会对网络异常、推流中断等影响直播的情况进行告警,便于客户快速干预处理,为重要直播业务保驾护航。

前提条件

已登录 云直播控制台
已添加播放域名 ,详情请参见 添加自有域名

注意事项

实时监播最多支持创建20个场次记录。
实时监播业务中的异常监控(包括格式及内容异常检测)和智能识别(包括文字及语音识别)会用到 媒体处理(MPS) 智能识别功能,该功能自2023年10月1日起开始正式计费,具体计费规则请参考 计费文档
开启实时监播会使用到播放业务,这会产生 流量带宽费用
开启监播后,无论监播流是否断流,监播中的任务会持续产生增值功能费用,若要停止计费请点击停止监播

实时监播管理

创建场次

1. 登录 云直播控制台 > 选择 实时监播
说明:
由于使用智能识别及内容质检,首次创建监播场次需要您创建服务角色,并授权当前账号角色使用媒体处理产品服务,单击前往授权,进入 CAM 进行授权。
2. 请单击前往授权,进入CAM 角色管理页面。
?
?
?
3. 在角色管理页面,单击同意授权,完成身份校验后即可完成媒体处理授权,正常使用媒体处理服务。
?
?
?
4. 授权成功后,勾选服务协议并单击开始使用,系统会自动引导开通媒体处理产品服务。

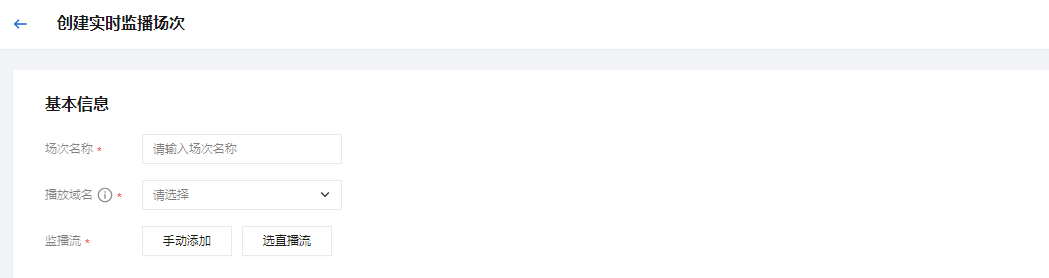

5. 单击创建场次,进入创建实时监播场次页。
?
?
6. 根据您的业务需求,填写基本信息,进行如下配置:
场次名称:自定义场次名称。
播放域名:选择已添加过的播放域名。
注意:
监播预览时系统默认按快直播(WebRTC 协议)生成播放地址进行监播画面的播放,相比标准直播延迟更低,对直播流的监控效果更理想,您也可以自行 拼接标准直播地址 进行监播。进行监播预览会收取播放费用,快直播价格略高于标准直播,请参见 计费详情
?
?
?

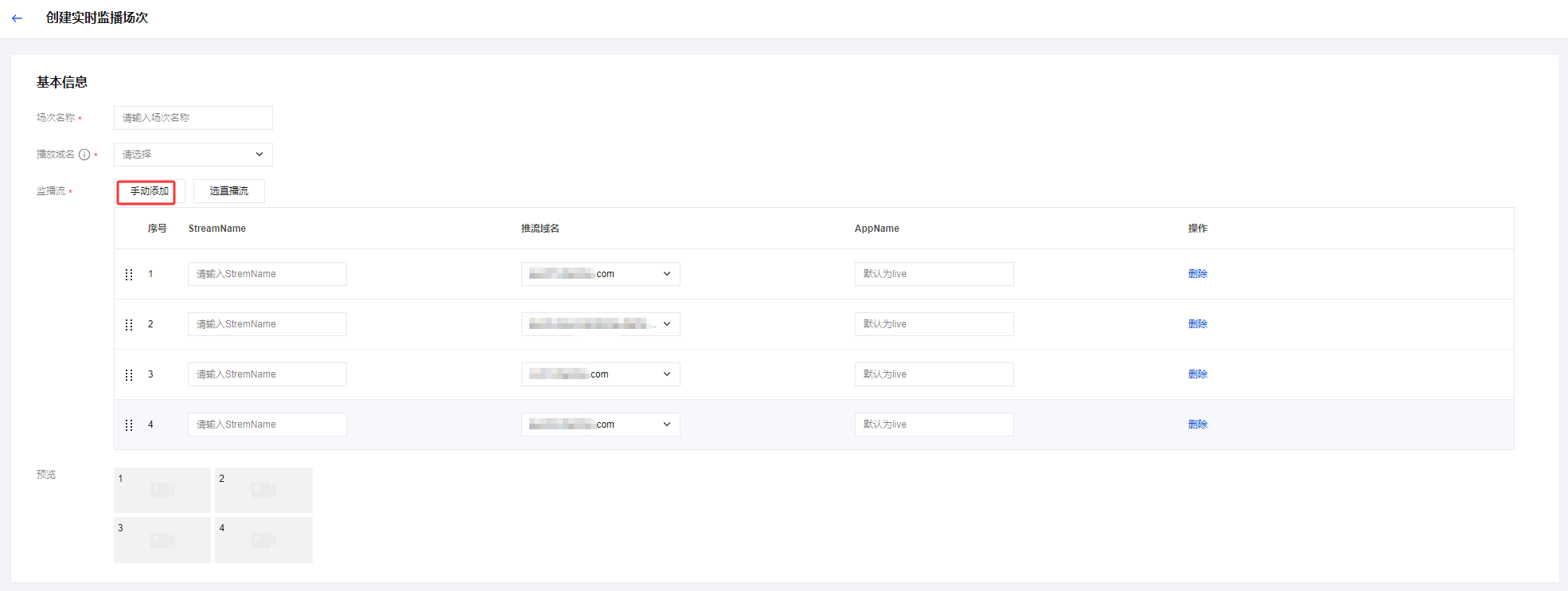

7. 选择添加监播流,可选择手动添加和选直播流,具体配置如下:
手动添加
选直播流
单击手动添加:需填写推流地址信息。输入 StreamName、选择推流域名、输入 AppName,可多次手动添加。
?
?
单击选直播流:支持通过输入 StreamName 或推流域名维度进行搜索,选择在线流中已有的直播流,单击确定添加直播流。
?
?
8. 根据您的业务需求,可选择监播配置。分别对异常监控与智能识别进行勾选配置。
?
?
监播配置
说明
语言类型
异常监控
断流检测
监播流断开后,即便有垫片,系统也会立即进行回调通知。
-
低帧率检测
监播流帧率 < 10时,系统会立即进行回调通知。
-
格式异常检测
当监播流出现 Warning 或 Fatal 级别的异常时,系统会立即进行回调通知。格式异常检测对应的异常现象及排查请参考 格式异常检测事件类型说明
-
智能识别
文字识别
系统会识别出当前场次监播的所有视频中的文字,并将文字信息进行回调通知。
目前只支持中文和英文
语音识别
系统会识别出所选监播流的音频,并将音频内容按配置的语言类型进行回调通知。
可选中文/英文/日语/韩语
9. 在监播回调通知中填写监播回调 URL,当监播中的场次命中异常监控和智能识别相关数据,消息将会统一回调给客户后台,消息示例请参考 监播事件通知
10. 勾选监播报告,可以生成并下载最近7天内该场次勾选的异常回调和智能识别的内容报告。
11. 填写完成后,单击确定完成创建监播场次。
?
?
?
说明
智能识别功能的文字识别与语音识别必须指定监播流。
每个场次最多可添加12条流。

监播预览

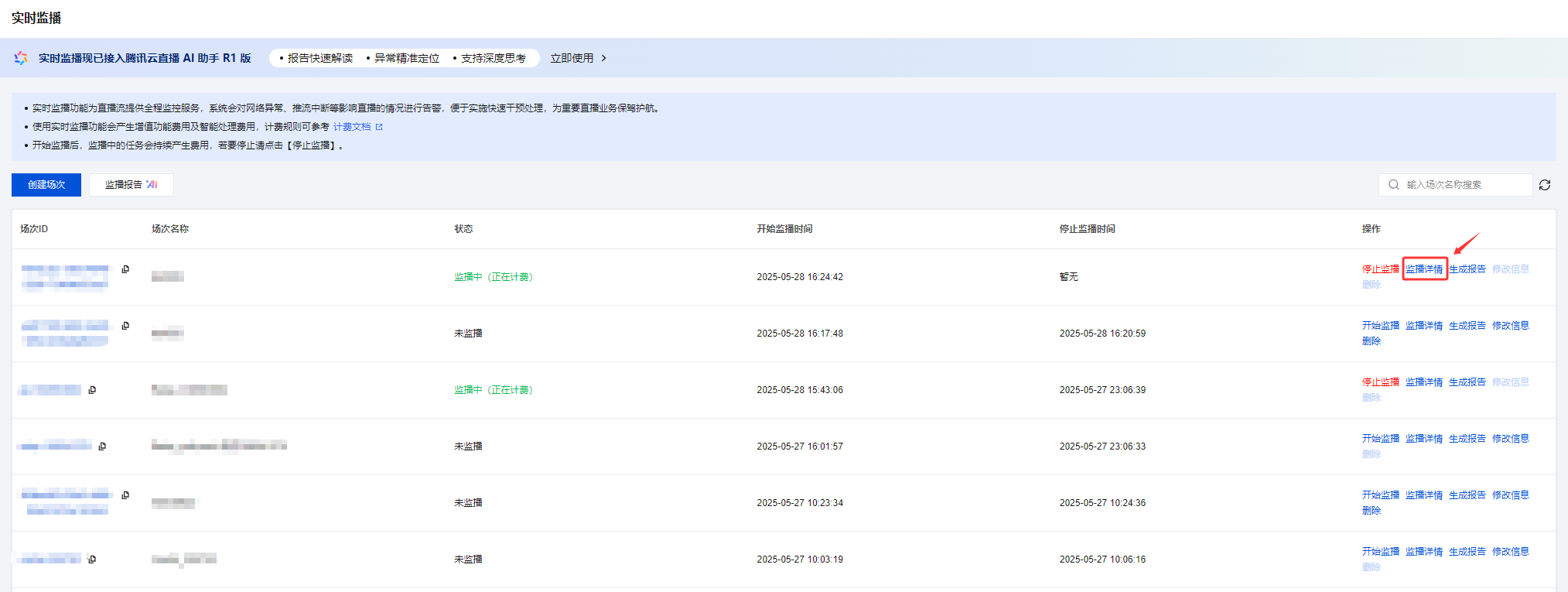

1. 场次列表 中,选择您需预览的实时监播场次。

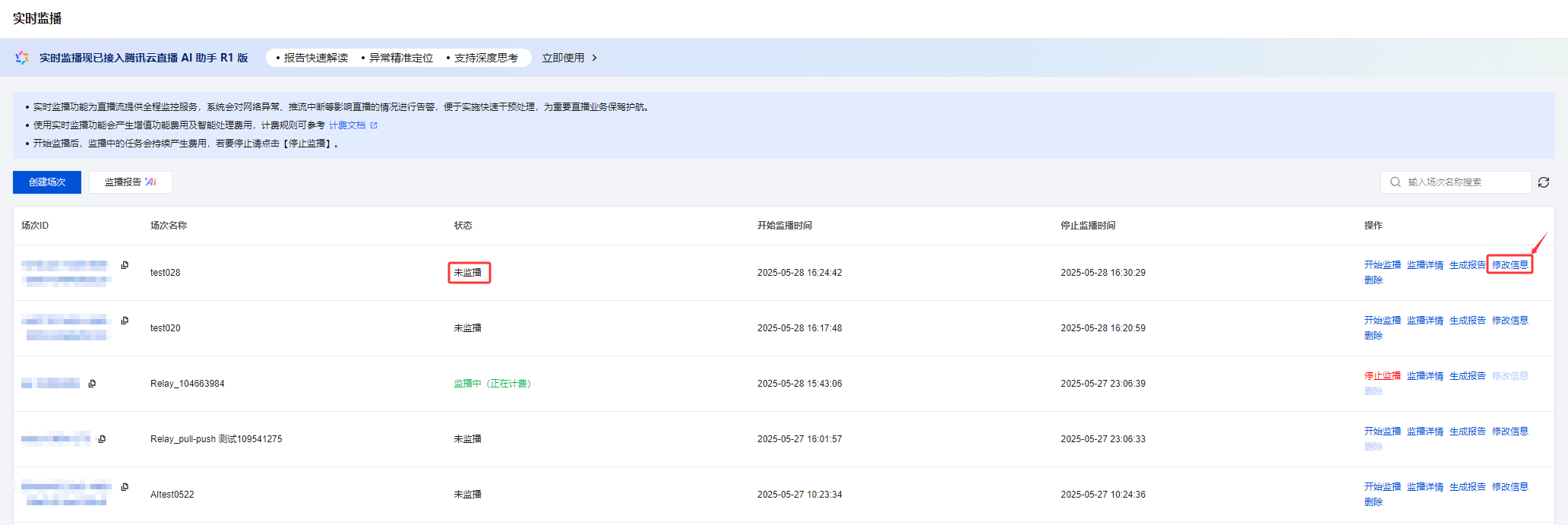

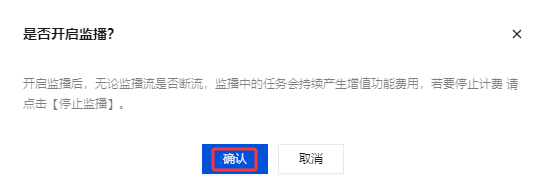

2. 当状态为未监播时,需单击右侧操作栏的开始监播
3. 当状态转为监播中时,即可单击预览进入预览页面。
?
?
?

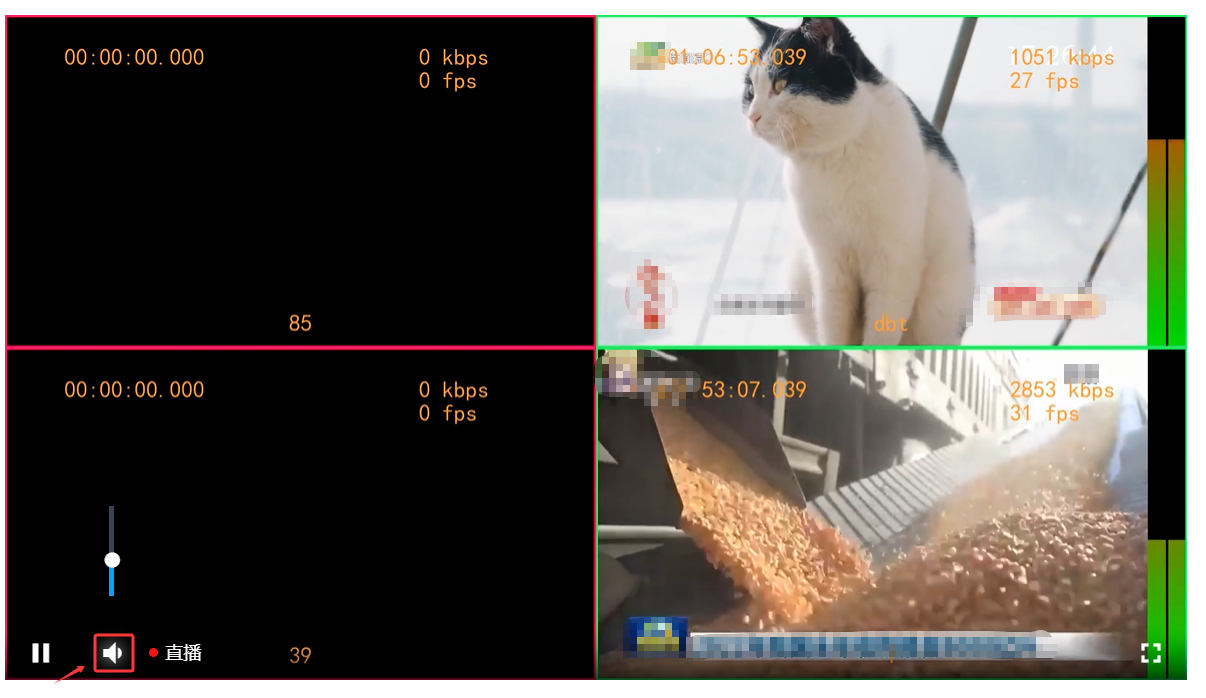

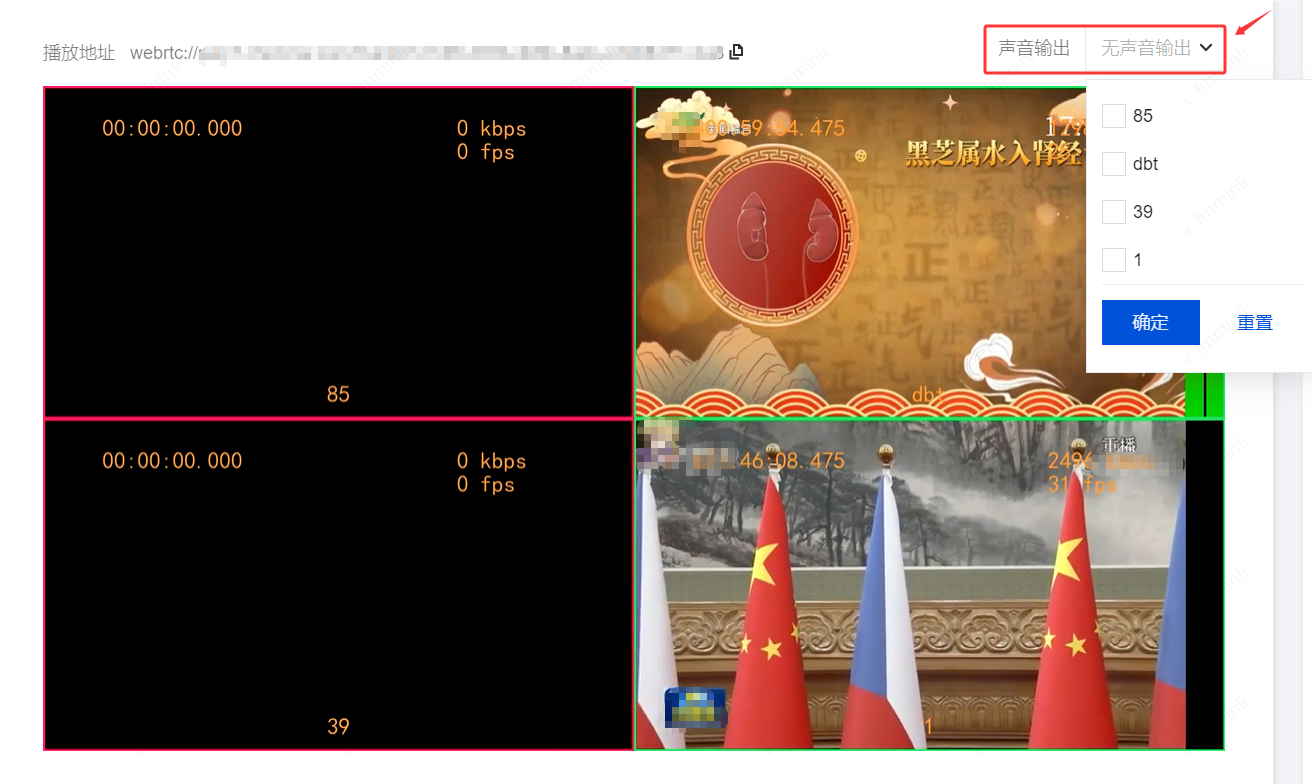

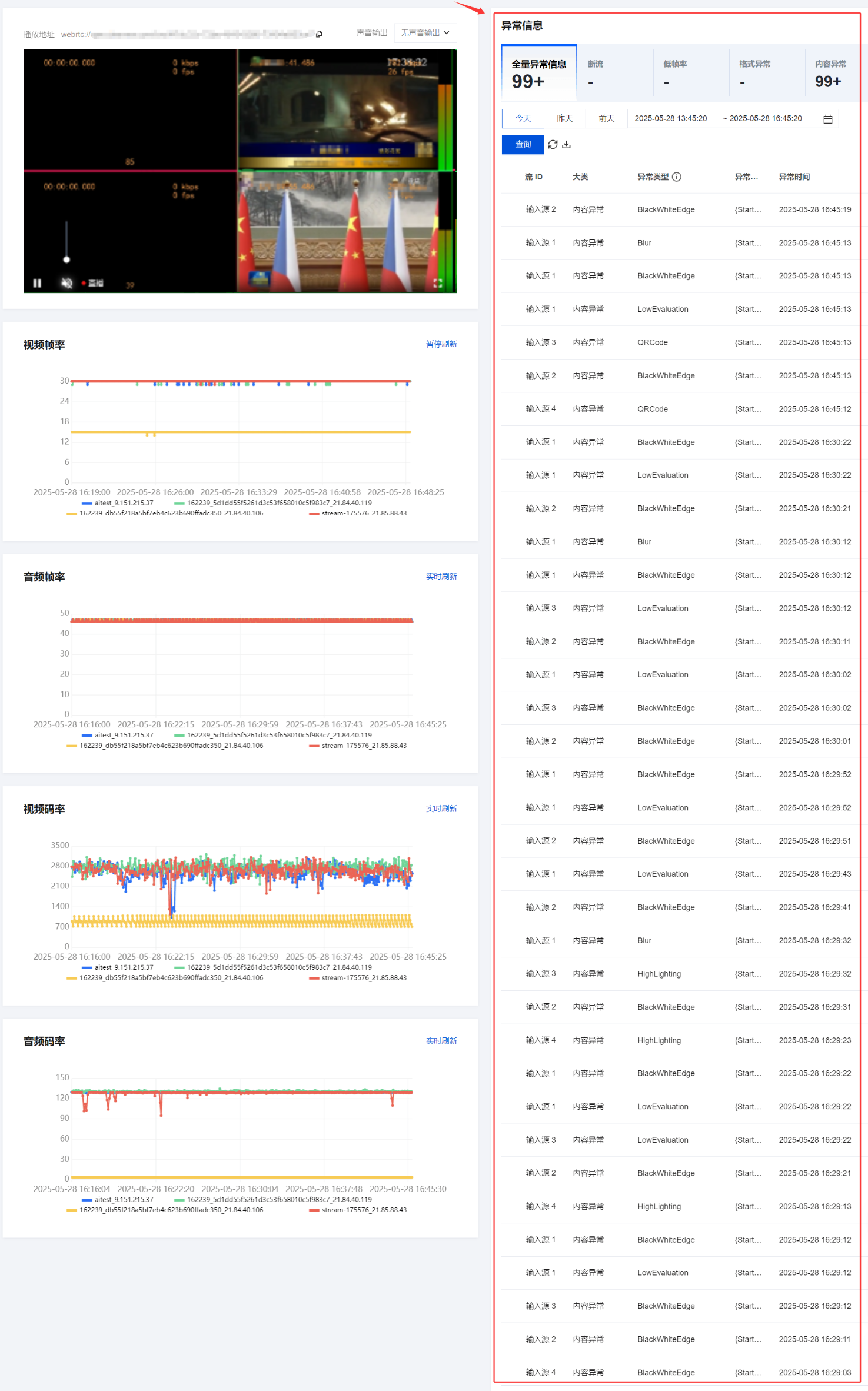

4. 监播预览页展示当前场次 ID 和当前监播画面播放地址。
监播画面中左上角展示当前直播流的推流时长,断流后该时间中止,重新推流后会累计时长。
监播画面右上角展示当前直播流的视频码率(Kbps)和视频帧率(fps)。
监播画面下方中间展示当前流名称。
监播画面右下角会以动态方式展示音频音量,该音量会区分左右声道,并以分贝全标度(dBFS)为单位来表示,范围为-60 到0。
可根据直播流窗口边框颜色判断当前流是否在线,绿色框表示在线流、红色框表示流离线。
当直播流异常时,例如直播流断流、帧率小于10帧时会有蜂鸣和红框提示。
?
?
?

生成报告

通过生成报告,您可以查看最近7天内对应场次的所有异常回调和智能识别的结果信息。
1. 若对应场次已勾选了监播报告,在场次列表中,可单击生成报告来生成报告。
?

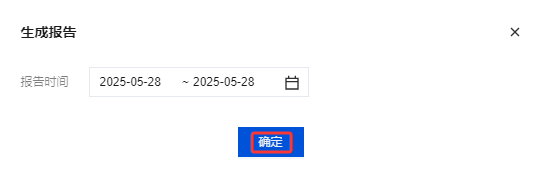

2. 在弹窗中,您可以根据实际业务需求选择生成报告的时间,然后单击确定即可。
?
?
?

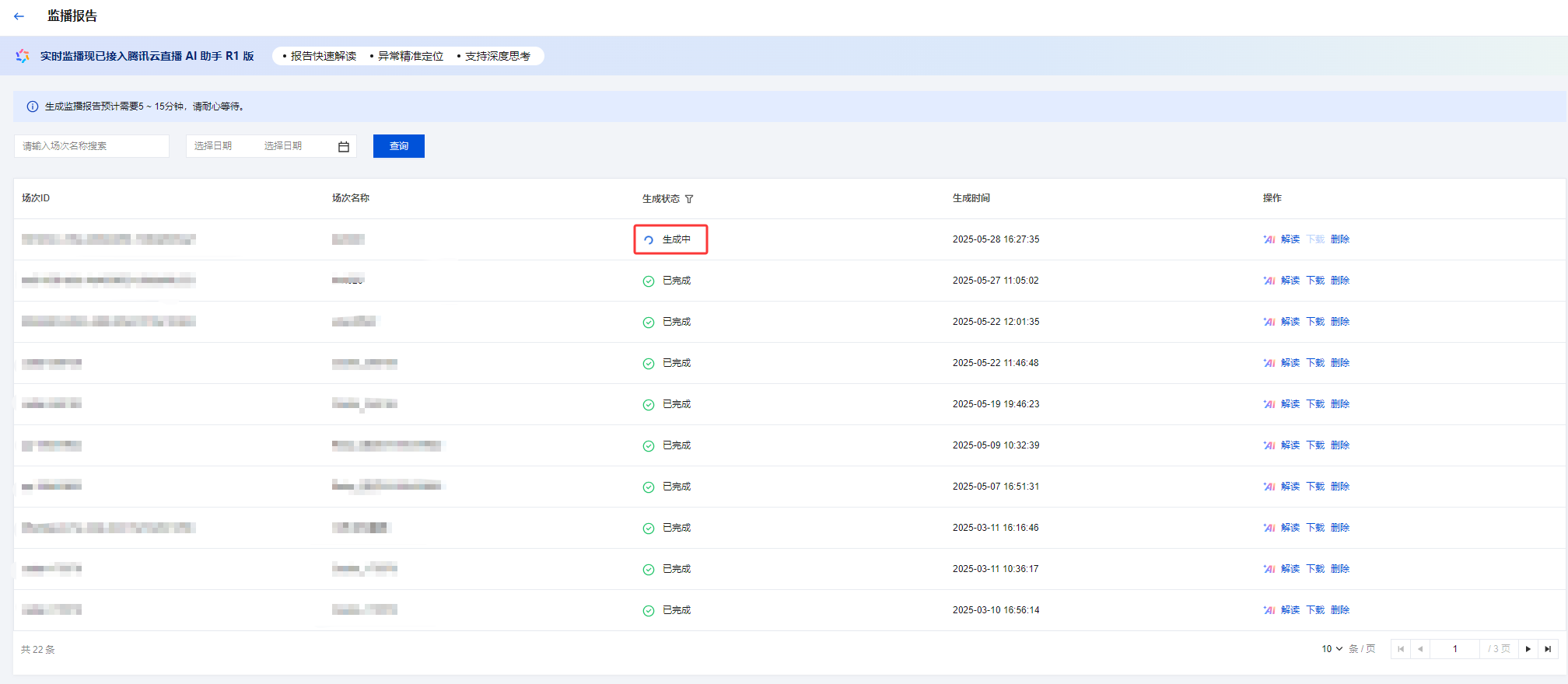

3. 确定需要生成报告后,系统会跳转到监播报告的页面。生成监播报告预计需要5 ~ 15分钟,请耐心等待。
说明:
每个场次最多可以生成5个监播报告,请在生成新的监播报告前,删除已有的报告。

场次详情

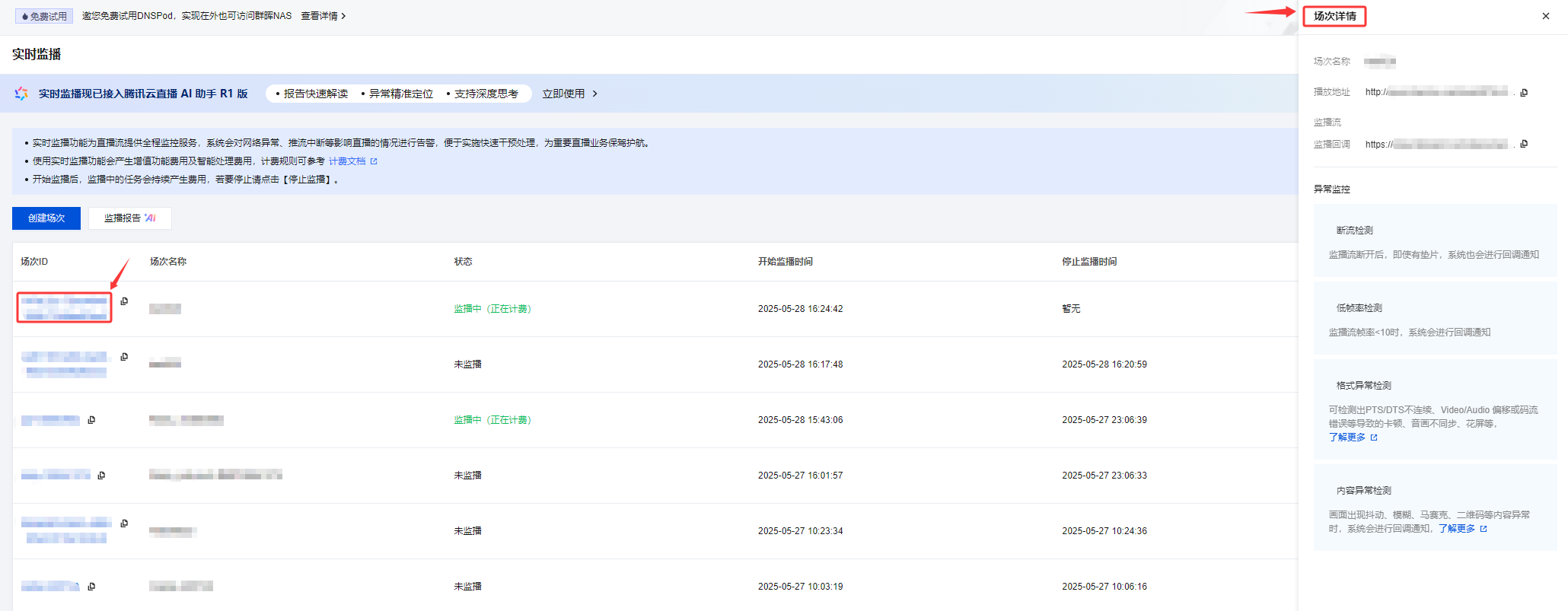

场次列表 中,选择您需查看的实时监播场次,单击对应的场次 ID,右侧弹窗将展示该场次详情信息。
?
?
?

修改场次

1. 场次列表 中,选择您已创建成功的实时监播场次,并且状态为未监播,当状态为监播中时不可修改信息。
2. 在右侧操作栏中 单击修改信息,进入修改实时监播场次。
3. 修改完毕,单击确定即可。
?
?
?

删除场次

1. 场次列表 中,选择您已创建成功的实时监播场次,并且状态为未监播,当状态为监播中时不可删除场次。
2. 在右侧操作栏中单击删除,删除后该场次将不可恢复,请谨慎操作。
3. 单击确定即可删除该场次。
?
?
?

监播报告

查询报告

1. 登录 云直播控制台 > 选择 实时监播

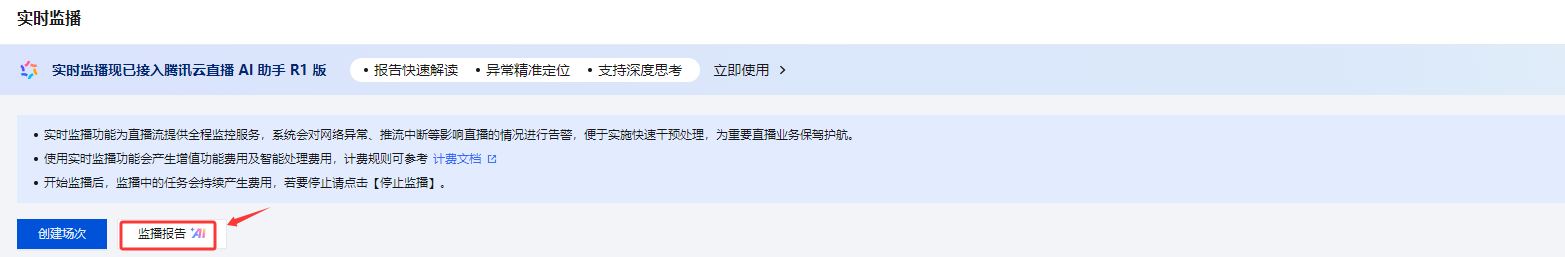

2. 单击监播报告,进入监播报告页面。
?
?

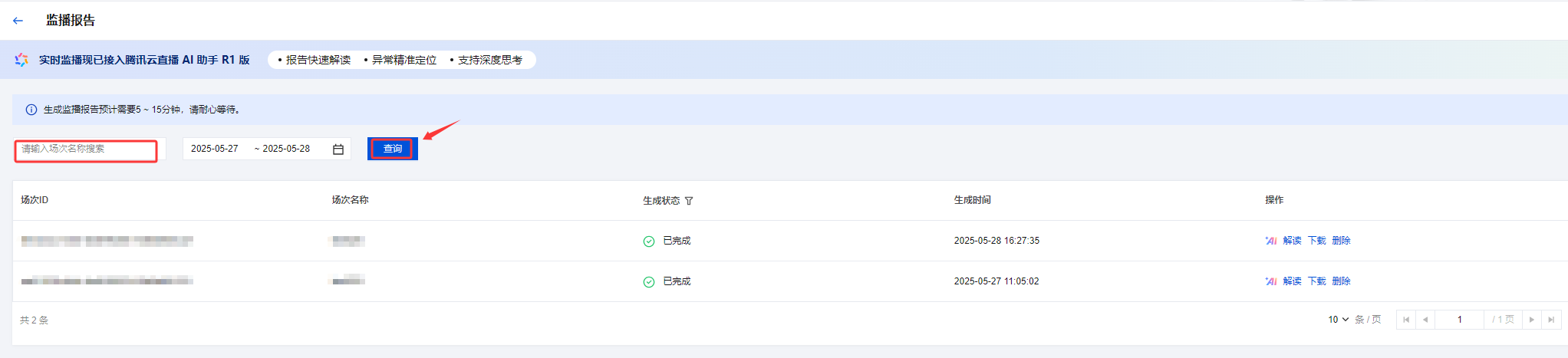

3. 可在左侧的搜索框中输入场次名称进行搜索。选择您需要查询的报告的日期,单击查询即可查询最近30天内生成的报告记录。
?
?

下载报告

1. 登录 云直播控制台>选择 实时监播

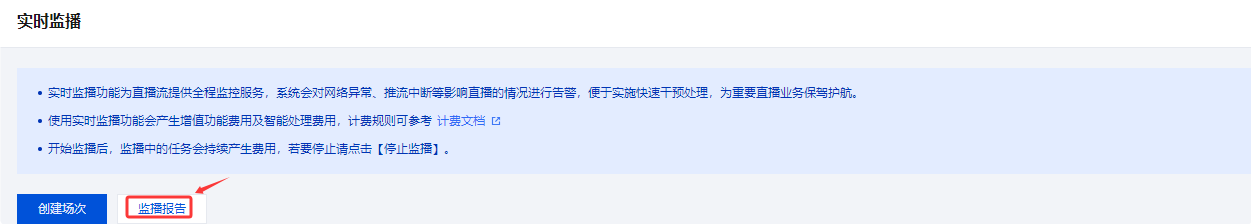

2. 单击监播报告,进入监播报告页面。
?
?

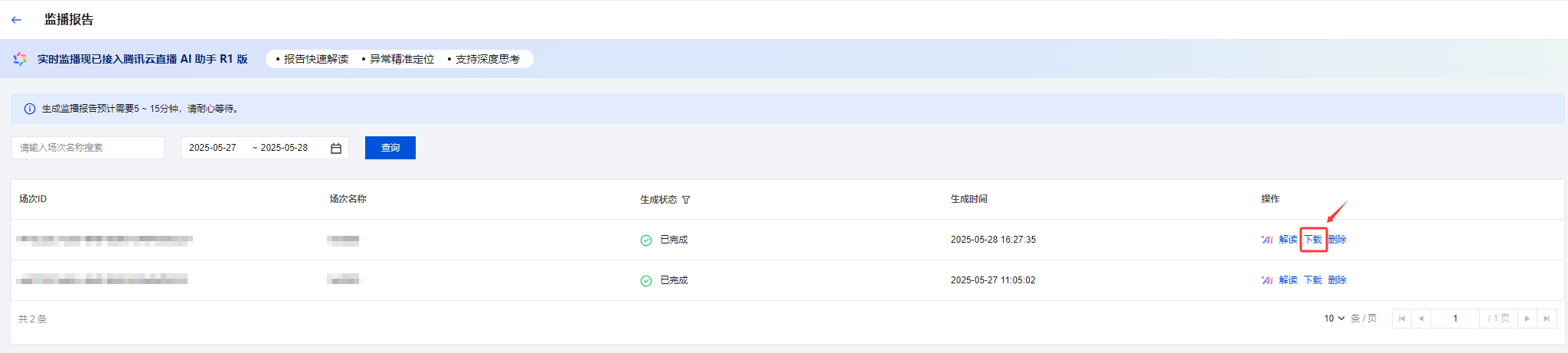

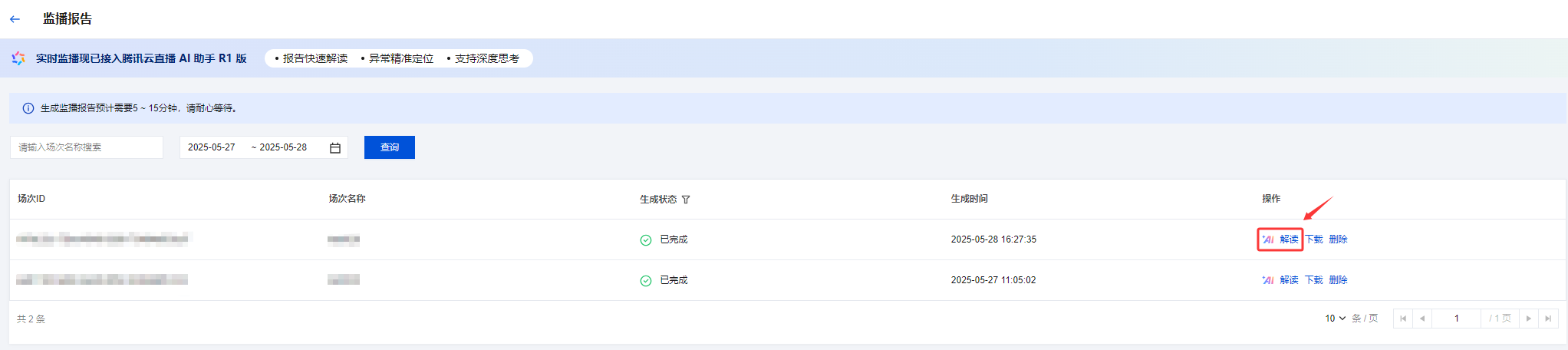

3. 若对应场次勾选了监播报告,在监播报告页面,可单击下载报告来下载监播报告。
?
?
4. 下载监播报告的PDF文档中包含最近7天内对应场次的所有异常回调和智能识别的结果信息。
报告说明
类型
描述
示例
异常监控
断流检测
报告按断流事件发生的先后顺序排序,每个事件包含:
断流事件发生的北京时间。
断流事件英文标示,具体为 StreamBroken。
断流事件的具体说明,即监播流 ID 出现断流事件。
断流事件:
2023-03-03 15:52:54 : StreamBroken: stream [ 11 ] is broken
?
2023-03-03 15:57:18 : StreamBroken: stream [ 11 ] is broken
低帧率检测
报告按低帧率事件(帧率小于10)发生的先后顺序排序,每个事件包含:
低帧率事件开始/结束的北京时间。
低帧率事件英文标示,具体为 StreamLowFramerate。
低帧率事件的具体说明,即某监播流 ID 开始/结束帧率小于10的事件。
?
低帧率事件:
2023-03-03 16:25:37 : StreamLowFramerate: stream [ 11 ] frame rate starts to be less than 10 fps
?
2023-03-03 16:25:42 : StreamLowFramerate: stream [ 11 ] frame rate return to normal
格式异常检测
报告按格式异常事件发生的先后顺序排序,每个事件包含:
格式异常事件发生的北京时间。
格式异常事件英文标示,具体为 format diagnose
格式异常事件的具体说明,即某监播流被诊断出的格式异常事件类别:格式异常事件内容详情。(事件类别、含义及解决方案请参考 格式异常检测事件类型说明
格式异常事件:
2023-06-27 12:00:58 : stream [ 11 ] format diagnose: FpsJitter: The stream audio fps jitter is large, from 2.482 to 41.667.
?
2023-07-03 17:39:09 : stream [ 11 ] format diagnose: AVTimestampInterleave: Timestamp interleave is not rational. Video[min:10500ms max:11875ms] vs audio[min:10283ms max:11363ms], difference[min:217ms max:512ms]
智能识别
文字识别
报告按文字识别出结果的先后时间排序,每个文字识别结果分为两部分。
首先,依次标注识别片段完成的北京时间、识别的监播流 ID。
然后给出识别出的片段的识别结果集,其中包含该片段的一个或多个具体结果,每个结果中:
AreaCoordSet 文字识别结果的区域坐标。数组包含4个元素[x1,y1,x2,y2],依次表示区域左上点、右下点的横纵坐标。
Text 文字识别片段的具体文字内容。
文字识别结果:
2023-03-03 16:23:23, stream [ 11 ]:
{AreaCoordSet:[278,1,918,37], Text:穿越回上古世界巧遇各路大神}
{AreaCoordSet:[25,26,147,70], Text:J某音}
{AreaCoordSet:[16,83,235,107], Text:某音号: 11785999XX}
{AreaCoordSet:[537,616,662,649], Text:在下水神}
{AreaCoordSet:[482,654,711,680], Text:I&#39;m the God of Water.}
语音识别
报告按语音识别出结果的先后时间排序,每个语音识别结果分为两部分。
首先,依次标注识别片段完成的北京时间、识别的监播流 ID。
然后给出识别出片段的具体识别结果,包含:
StartPtsTime 语音识别片段的起始显示时间戳(pts),单位:秒。
EndPtsTime 语音识别片段的结束显示时间戳(pts),单位:秒。
Text 语音识别片段的具体文字内容。
语音识别结果:
2023-03-03 16:25:50, stream [ 11 ]:
{StartPtsTime:142.028, EndPtsTime:150.968, Text:请问二位怎么称呼啊,在下火神,请问现在是什么年代啊。}
注意
由于低帧率检测是一个持续性事件,报告只包含开始/结束时间,在低帧率事件发生时会持续产生回调。
智能识别结果集中的每个具体结果分别进行回调。

删除报告

1. 登录 云直播控制台 > 选择 实时监播
2. 单击监播报告,进入监播报告页面。
?
?

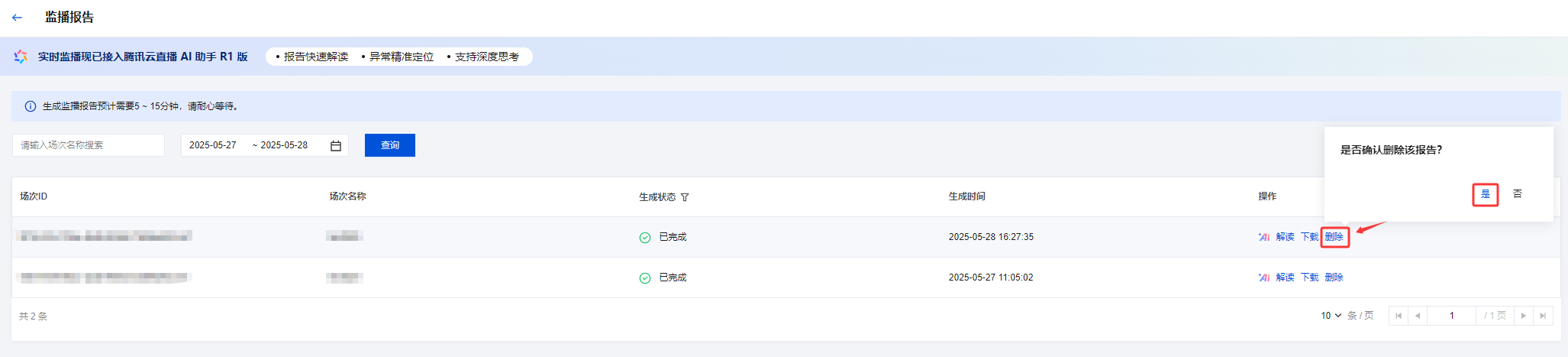

3. 如果您不希望保留某个下载报告,可单击删除将其删除。
?
?
